J'ai acheté une platine d'évaluation pour la réception du relais ATV local sur 2304 Mhz (F1ZGH).
La platine d'origine était équipée d'un interrupteur et de 4 LED. Ce récepteur est préprogramme sur les 4 fréquences libres (ISM).
L'idée est de pouvoir régler la fréquence du récepteur facilement et à moindre cout.

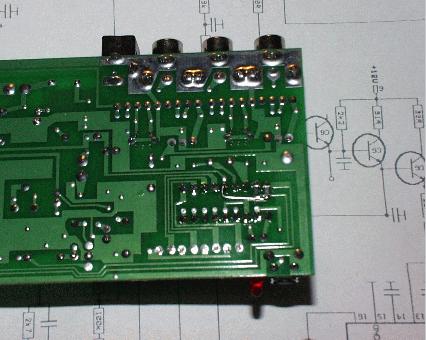

Sur la platine d'origine, il est nécessaire de faire une petite modification. Le PIC d'origine n'avait pas besoin de résistance de tirage sur les lignes du bus I2C. Deux résistances de 10k entre les pattes 17,18 et le 5V règlent ce petit contretemps.

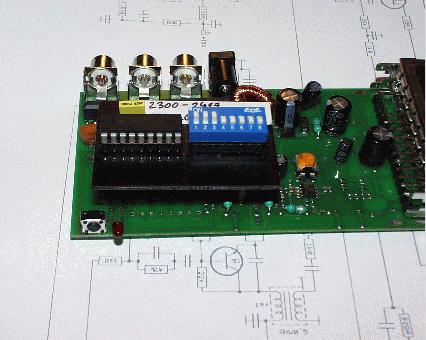

Techniquement, il n'y a rien de compliqué, un PIC programme, un interrupteur DIL, quelques résistances CMS et un support de circuit imprimé.

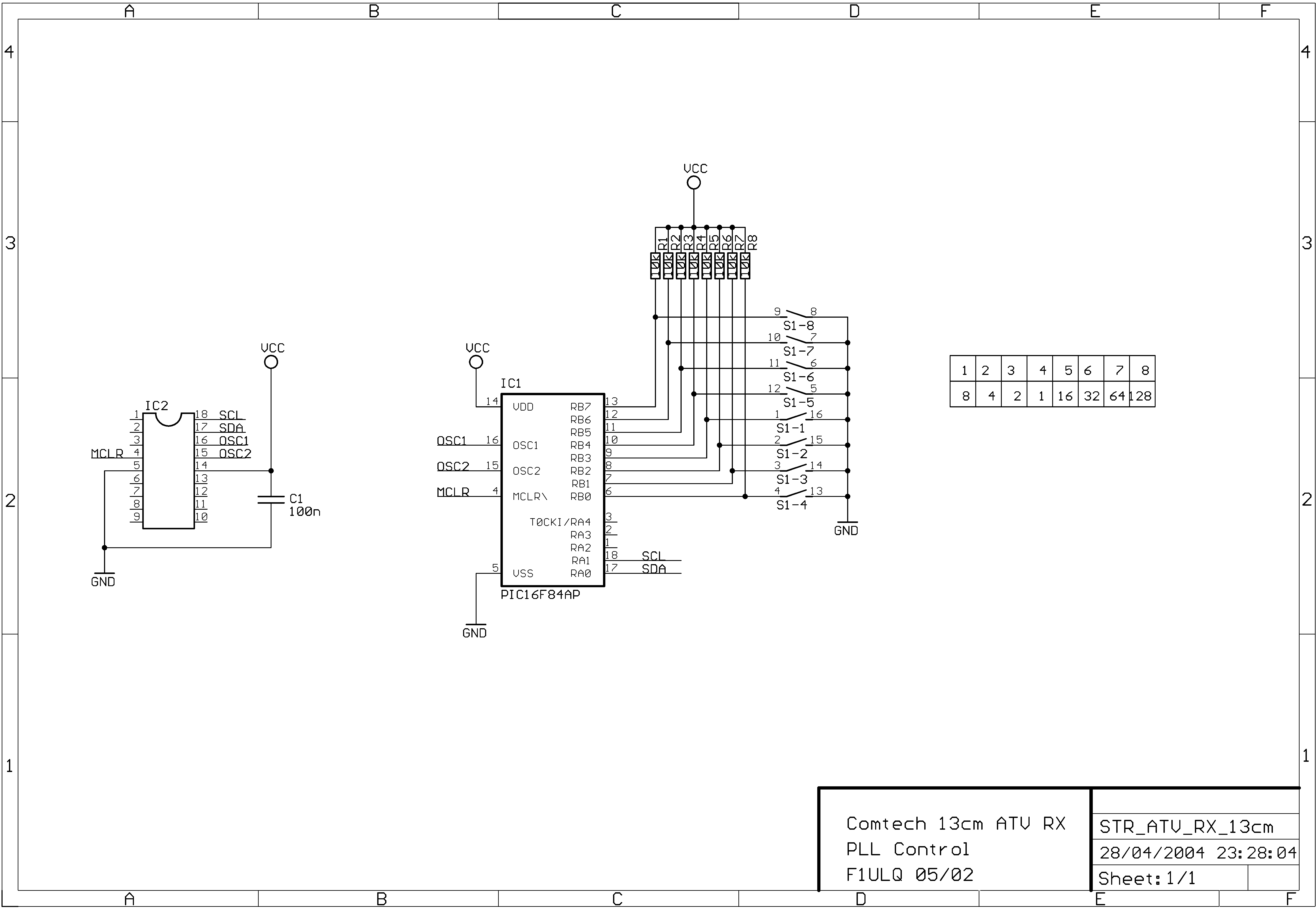

Pilotage du module Comtech, le PIC de commande du PLL et le 'piano'.

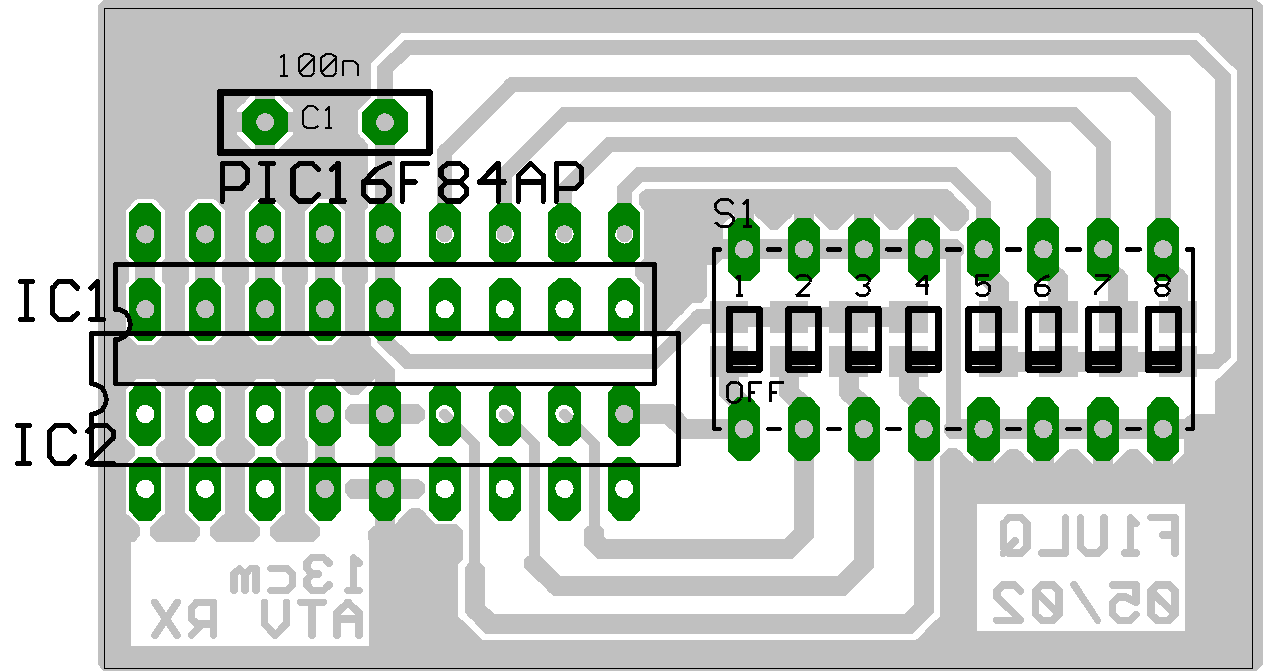

Implantation des composants ...
Bonus:

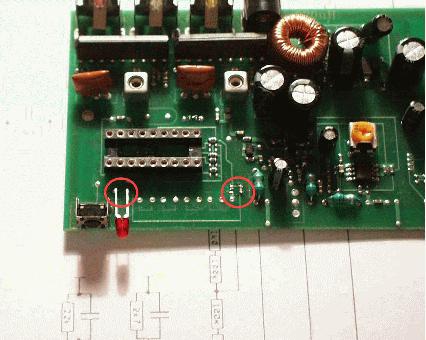

Après avoir démonté les 4 LED qui ne servent plus à rien, il reste 2 trous non occupés devant le support. Monter une de ces LEDs dans ceux-ci et déplacer la résistance CMS (1k) à droite vers l'empreinte libre à sa droite.
Le PIC, dont le contenu est disponible sur demande se charge de faire clignoter celle-ci à chaque programmation du PLL. J'ai choisi un pas de 500khz, celui-ci est suffisant et permet de couvrir de 2300 à 2427 Mhz.
